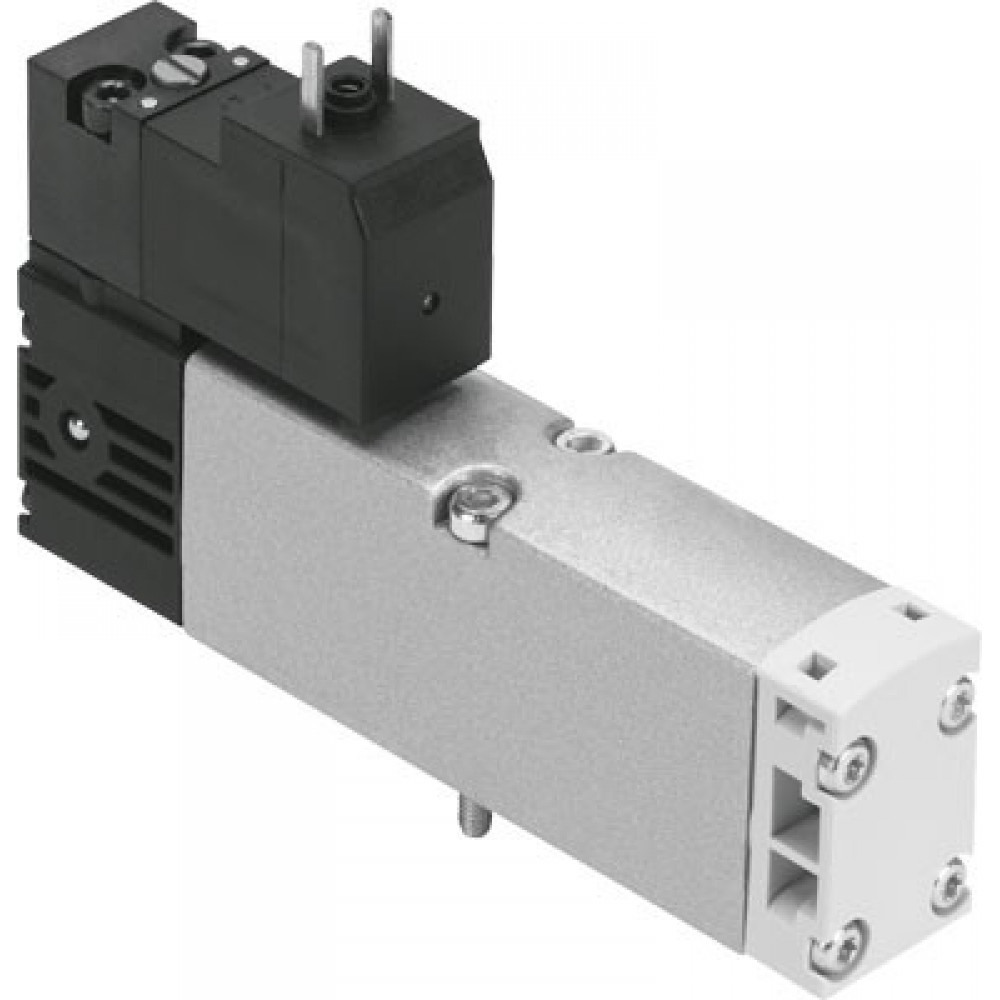

Эл-маг. распределитель VSVA, 5/2, моностаб., ISO 15407-1 размер 26 мм
Описание товара
| Функция распределителя | 5/2 одностороннего действия |
| Тип управления | Электрический |
| Ширина | 26 mm |
| Стандартный номинальный расход | 1.100 l/min |
| Рабочее давление | -0,9 ... 10 bar |
| Тип конструкции | Золотниковая |
| Тип сброса | Механическая пружина |
| Класс защиты | IP65 NEMA 4 |
| Условный проход | 9 mm |
| Выхлоп | Дросселирующий - через дроссельную плиту - через индивидуальную монтажную плиту |
| Тип уплотнения | Мягкий |
| Положение при монтаже | Любое |
| Соответствует стандарту | ISO 15407-1 VDMA 24563 |
| Ручное дублирование | Покрытый |
| Тип пилотного управления | С пилотным управлением |
| Питание пилотного каскада | Внешний |
| Направление потока | Любое |
| Защита от перекрытия | Да |
| Принцип измерения | Индуктивный |
| Защита датчика от переполюсовки | Для всех электрических соединений |
| Индикатор позиции переключения | При помощи принадлежностей |
| Отображение статуса переключения датчика | Желтый светодиод |
| Пилотное давление | 3 ... 10 bar |
| Расход распределителя | 1.400 l/min |
| Расход распределителя на индивидуальной плите | 1.100 l/min |
| Расход распределителя в составе блока | 1.100 l/min |
| Время выключения | 41 ms |
| Время включения | 21 ms |
| Время включения распределитель - датчик | 60 ms |
| Время выключения распределитель - датчик | 11 ms |
| Рабочий цикл | 100% |
| Макс. позитивный тестовый импульс с логикой 0 | 800 µs |
| Макс. негативный тестовый импульс с логикой 1 | 800 µs |
| Номинальное рабочее напряжение DC | 24 V |
| Выход переключателя | NPN |
| Характеристики катушки | 24V DC: 1,8W |
| Допустимые колебания напряжения | -15 % / +10 % |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла) |
| Стойкость к пламени по UL 94 | HB |
| Классификация сопротивления коррозии CRC | 0 |
| Температура рабочей среды | -5 ... 50 °C |
| Уровень звукового давления | 85 dB(A) |
| Рабочая среда пилотного каскада | Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла |
| Температура окружающей среды | -5 ... 50 °C |
| Макс. момент затяжки, установка распределителя | 1,8 ... 2,2 Nm |
| Вес продукта | 332 g |
| Диапазон рабочего напряжения датчика, DC | 10 ... 30 V |
| Датчик сопротивления короткого замыкания | Пульсирующий |
| Датчик тока холостого хода | <= 10 mA |
| Макс. выходной ток датчика | 200 mA |
| Макс. частота переключения датчика | 50 Hz |
| Остаточная пульсация датчика | ± 10 % |
| Падение напряжения датчика | <= 2 V |
| Электрическое подключение | По DIN EN 175301-803 Исполение С Без заземления |
| Подключение датчика | Кабель 2,5 m |
| Тип крепления | На монтажной плите |
| Подвод пилотного воздуха 12/14 | Соединительная плита размер 26 мм по стандарту ISO 15407-1 |
| Выхлоп пилота, канал 82/84 | Опция Канализированный Не направленный |
| Пневматическое присоединение, канал 1 | Соединительная плита размер 26 мм по стандарту ISO 15407-1 |
| Пневматическое присоединение, канал 2 | Соединительная плита размер 26 мм по стандарту ISO 15407-1 |
| Пневматическое присоединение, канал 3 | Соединительная плита размер 26 мм по стандарту ISO 15407-1 |
| Пневматическое присоединение, канал 4 | Соединительная плита размер 26 мм по стандарту ISO 15407-1 |
| Пневматическое присоединение, канал 5 | Соединительная плита размер 26 мм по стандарту ISO 15407-1 |
| Интерфейс пилота | В соответствии со стандартом ISO 15218 |
| Замечания по материалу | Содержит PWIS вещества Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Материал уплотнения | FPM NBR |
| Материал корпуса | Алюминий PA |
| Данные о материале, винт | Сталь Гальванизирован |
| Функция переключающего элемента | Нормально замкнутый контакт |
| Определение положения поршня | Исходное положение с датчиком |
- Вес продукта
- 332 g
- Время включения
- 21 ms
- Время включения распределитель - датчик
- 60 ms
- Время выключения
- 41 ms
- Время выключения распределитель - датчик
- 11 ms
- Выхлоп
- Дросселирующий; - через дроссельную плиту; - через индивидуальную монтажную плиту
- Выхлоп пилота, канал 82/84
- Опция; Канализированный; Не направленный
- Выход переключателя
- NPN
- Данные о материале, винт
- Сталь; Гальванизирован
- Датчик сопротивления короткого замыкания
- Пульсирующий
- Датчик тока холостого хода
- <= 10 mA
- Диапазон рабочего напряжения датчика, DC
- 10 ... 30 V
- Допустимые колебания напряжения
- -15 % / +10 %
- Замечания по материалу
- Содержит PWIS вещества; Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Защита датчика от переполюсовки
- Для всех электрических соединений
- Защита от перекрытия
- Да
- Индикатор позиции переключения
- При помощи принадлежностей
- Интерфейс пилота
- В соответствии со стандартом ISO 15218
- Класс защиты
- IP65; NEMA 4
- Классификация сопротивления коррозии CRC
- Макс. выходной ток датчика
- 200 mA
- Макс. момент затяжки, установка распределителя
- 1,8 ... 2,2 Nm
- Макс. негативный тестовый импульс с логикой 1
- 800 µs
- Макс. позитивный тестовый импульс с логикой 0
- 800 µs
- Макс. частота переключения датчика
- 50 Hz
- Материал корпуса
- Алюминий; PA
- Материал уплотнения
- FPM; NBR
- Направление потока
- Любое
- Номинальное рабочее напряжение DC
- 24 V
- Определение положения поршня
- Исходное положение с датчиком
- Остаточная пульсация датчика
- ± 10 %
- Отображение статуса переключения датчика
- Желтый светодиод
- Падение напряжения датчика
- <= 2 V
- Пилотное давление
- 3 ... 10 bar
- Питание пилотного каскада
- Внешний
- Пневматическое присоединение, канал 1
- Соединительная плита размер 26 мм по стандарту ISO 15407-1
- Пневматическое присоединение, канал 2
- Соединительная плита размер 26 мм по стандарту ISO 15407-1
- Пневматическое присоединение, канал 3
- Соединительная плита размер 26 мм по стандарту ISO 15407-1
- Пневматическое присоединение, канал 4
- Соединительная плита размер 26 мм по стандарту ISO 15407-1
- Пневматическое присоединение, канал 5
- Соединительная плита размер 26 мм по стандарту ISO 15407-1
- Подвод пилотного воздуха 12/14
- Соединительная плита размер 26 мм по стандарту ISO 15407-1
- Подключение датчика
- Кабель; 2,5 m
- Положение при монтаже
- Любое
- Примечание по рабочей среде
- Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла)
- Принцип измерения
- Индуктивный
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Рабочая среда пилотного каскада
- Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
- Рабочее давление
- -0,9 ... 10 bar
- Рабочий цикл
- 100%
- Расход распределителя
- 1.400 l/min
- Расход распределителя в составе блока
- 1.100 l/min
- Расход распределителя на индивидуальной плите
- 1.100 l/min
- Ручное дублирование
- Покрытый
- Соответствует стандарту
- ISO 15407-1; VDMA 24563
- Стандартный номинальный расход
- 1.100 l/min
- Стойкость к пламени по UL 94
- HB
- Температура окружающей среды
- -5 ... 50 °C
- Температура рабочей среды
- -5 ... 50 °C
- Тип конструкции
- Золотниковая
- Тип крепления
- На монтажной плите
- Тип пилотного управления
- С пилотным управлением
- Тип сброса
- Механическая пружина
- Тип уплотнения
- Мягкий
- Тип управления
- Электрический
- Уровень звукового давления
- 85 dB(A)
- Условный проход
- 9 mm
- Функция переключающего элемента
- Нормально замкнутый контакт
- Функция распределителя
- 5/2 одностороннего действия
- Характеристики катушки
- 24V DC: 1,8W
- Ширина
- 26 mm
- Электрическое подключение
- По DIN EN 175301-803; Исполение С; Без заземления
