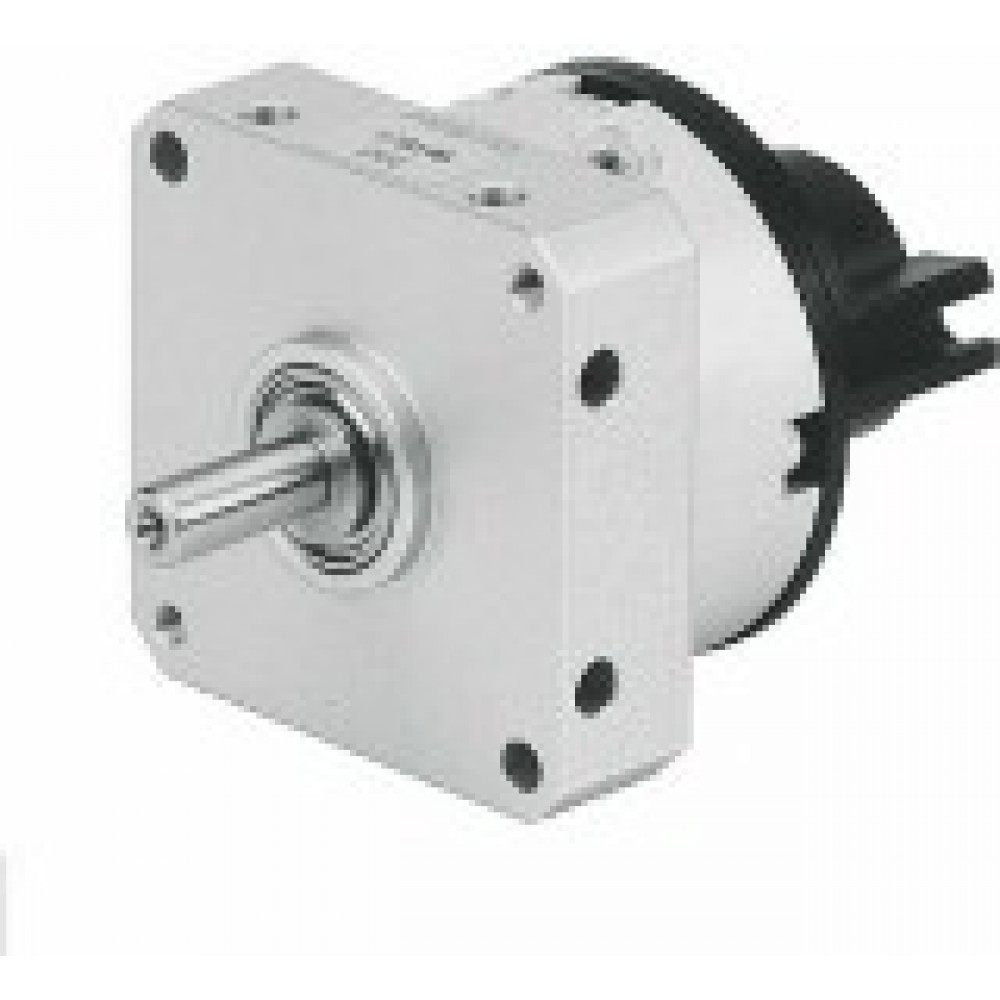

Поворотный пневмоцилиндр D=63, угол поворота 270
Описание товара
| Диапазон настройки угла поворота | 0 ... 270 deg |
| Сокращение хода в конечных положениях | 5 ° |
| Наименьший ход позиционирования | 5° для позиционирования 15° с системой Soft Stop |
| Диаметр поршня | 63 mm |
| Угол поворота | 0 ... 272 deg |
| Демпфирование | P: нерегулируемое демпфирование, упругие кольца с обеих сторон |
| Позиция монтажа, позиционирование | Любое |
| Позиция монтажа, soft stop | Горизонтально |
| Метод измерения: датчик перемещения | Аналоговый |
| Тип конструкции | Приводной вал с шарикоподшипником Поворотная лопасть |
| Определение позиции | Для герконов Со встроенным датчиком углового перемещения |
| Рабочее давления, позиционирование / soft stop | 4 ... 8 bar |
| Макс. частота переключения при 6 бар | 1 Hz |
| Макс. скорость перемещения | 20 deg/s |
| Мин. скорость перемещения | 50 deg/s |
| Стандартное время позиционирования при малом ходе, горизонтально | 0,36/0,55 s |
| Стандартное время позиционирования при большом ходе, горизонтально | 0,64/1 s |
| Сопротивление соединения | 5 kOhm |
| Рекомендованный ток щетки | < 1 µA |
| Режим работы | Двустороннего действия |
| Макс. рабочее напряжение, DC | 42 V |
| Макс. пульсирующий ток щетки | 10 mA |
| Макс. потребление тока | 4 mA |
| Номинальное рабочее напряжение DC | 10 V |
| Погрешность сопротивления соединения | 20 % |
| Допустимые колебания напряжения | < 1 % |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4] |
| Примечание по рабочей среде | Работа на воздухе с маслом невозможна |
| Обозначение CE (см. заявление о соответствии) | В соответствии с директивой EU по электромагнитной совместимости EMC |
| Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82 | Испытан в соответствии с уровенем опасности 2 |
| Классификация сопротивления коррозии CRC | 0 |
| Класс защиты | IP65 По IEC 60529 |
| Стойкость к вибрации по DIN/IEC 68, части 2 - 6 | Испытан в соответствии с уровенем опасности 2 |
| Температура окружающей среды | -10 ... 60 °C |
| Энергия удара в крайних положениях | 0,1 Nm |
| Момент при давлении 6 бар | 40 Nm |
| Макс. аксиальное усилие | 500 N |
| Макс. массовый момент инерции, горизонтальный | 0,6 kgm2 |
| Макс. массовый момент инерции, вертикальный | 0,6 kgm2 |
| Макс. радиальное усилие | 500 N |
| Мин. массовый момент инерции, горизонтальный | 0,03 kgm2 |
| Мин. массовый момент инерции, вертикальный | 0,03 kgm2 |
| Вес продукта | 6.900 g |
| Угловая разрешающая способность | <= 0,1 deg |
| Выходной сигнал | Аналоговый |
| Независимая линейность | 0,0025 |
| Точность, позиционирование | +/- 0,3 deg |
| Точность, крайняя позиция soft stop | < 0,2 deg |
| Точность, промежуточная позиция soft stop | +/- 2 deg |
| Электрическое присоединение, датчик перемещения | 4-пин |
| Тип крепления | С внутренней резьбой |
| Пневматическое присоединение | G1/4 |
| Информация о материале, корпус датчика | Алюминиевый сплав Анодированный |
| Замечания по материалу | Не содержит медь и тефлон Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале, стопорный рычаг | Алюминиевый сплав Анодированный |
| Информация о материале, вал привода | Сталь Никелирование |
| Информация о материале, жесткий упор | Сталь |
| Материал корпуса | Алюминиевый сплав Анодированный |
| Информация о материале, интерфейс датчика | NBR |
| Информация о материале, ключ | Сталь |
| Информация о материале, поворотная лопасть | PET с армированием |
| Информация о материале, корпус разъема | PA с армированием |
| Информация о материале, корпус цилиндра | Алюминиевый сплав |
- Вес продукта
- 6.900 g
- Выходной сигнал
- Аналоговый
- Демпфирование
- P: нерегулируемое демпфирование, упругие кольца с обеих сторон
- Диаметр поршня
- 63 mm
- Диапазон настройки угла поворота
- 0 ... 270 deg
- Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82
- Испытан в соответствии с уровенем опасности 2
- Допустимые колебания напряжения
- < 1 %
- Замечания по материалу
- Не содержит медь и тефлон; Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Информация о материале, вал привода
- Сталь; Никелирование
- Информация о материале, жесткий упор
- Сталь
- Информация о материале, интерфейс датчика
- NBR
- Информация о материале, ключ
- Сталь
- Информация о материале, корпус датчика
- Алюминиевый сплав; Анодированный
- Информация о материале, корпус разъема
- PA с армированием
- Информация о материале, корпус цилиндра
- Алюминиевый сплав
- Информация о материале, поворотная лопасть
- PET с армированием
- Информация о материале, стопорный рычаг
- Алюминиевый сплав; Анодированный
- Класс защиты
- IP65; По IEC 60529
- Классификация сопротивления коррозии CRC
- Макс. аксиальное усилие
- 500 N
- Макс. массовый момент инерции, вертикальный
- 0,6 kgm2
- Макс. массовый момент инерции, горизонтальный
- 0,6 kgm2
- Макс. потребление тока
- 4 mA
- Макс. пульсирующий ток щетки
- 10 mA
- Макс. рабочее напряжение, DC
- 42 V
- Макс. радиальное усилие
- 500 N
- Макс. скорость перемещения
- 20 deg/s
- Макс. частота переключения при 6 бар
- 1 Hz
- Материал корпуса
- Алюминиевый сплав; Анодированный
- Метод измерения: датчик перемещения
- Аналоговый
- Мин. массовый момент инерции, вертикальный
- 0,03 kgm2
- Мин. массовый момент инерции, горизонтальный
- 0,03 kgm2
- Мин. скорость перемещения
- 50 deg/s
- Момент при давлении 6 бар
- 40 Nm
- Наименьший ход позиционирования
- 5° для позиционирования; 15° с системой Soft Stop
- Независимая линейность
- 0,0025
- Номинальное рабочее напряжение DC
- 10 V
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по электромагнитной совместимости EMC
- Определение позиции
- Для герконов; Со встроенным датчиком углового перемещения
- Пневматическое присоединение
- G1/4
- Погрешность сопротивления соединения
- 20 %
- Позиция монтажа, soft stop
- Горизонтально
- Позиция монтажа, позиционирование
- Любое
- Примечание по рабочей среде
- Работа на воздухе с маслом невозможна
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
- Рабочее давления, позиционирование / soft stop
- 4 ... 8 bar
- Режим работы
- Двустороннего действия
- Рекомендованный ток щетки
- < 1 µA
- Сокращение хода в конечных положениях
- 5 °
- Сопротивление соединения
- 5 kOhm
- Стандартное время позиционирования при большом ходе, горизонтально
- 0,64/1 s
- Стандартное время позиционирования при малом ходе, горизонтально
- 0,36/0,55 s
- Стойкость к вибрации по DIN/IEC 68, части 2 - 6
- Испытан в соответствии с уровенем опасности 2
- Температура окружающей среды
- -10 ... 60 °C
- Тип конструкции
- Приводной вал с шарикоподшипником; Поворотная лопасть
- Тип крепления
- С внутренней резьбой
- Точность, крайняя позиция soft stop
- < 0,2 deg
- Точность, позиционирование
- +/- 0,3 deg
- Точность, промежуточная позиция soft stop
- +/- 2 deg
- Угловая разрешающая способность
- <= 0,1 deg
- Угол поворота
- 0 ... 272 deg
- Электрическое присоединение, датчик перемещения
- 4-пин
- Энергия удара в крайних положениях
- 0,1 Nm
